마이크로 인버터 RSD 연동 완전 정복 — 30초·30V 기준·KEC 290조·설치 실무 (2026)

📡 기준 갱신: 2026년 1월 15일 작성 · KEC 290조 · NEC 690.12(2023) · IEC 62109 · KEPCO 2026 기준 반영

✅ RSD 연동 전 반드시 확인해야 하는 핵심 3가지

30초·30V 기준 암기: 화재 신호 수신 후 30초 이내, 배열 경계선 내 DC 전압을 30V 이하로 낮춰야 합니다 — NEC 690.12(2023) · KEC 290조 기준. 이 수치를 맞추지 못하면 준공 검사에서 즉시 불합격입니다.
마이크로 인버터 RSD 지원 확인: 모든 마이크로 인버터가 MLPE(모듈 레벨 파워 일렉트로닉스) RSD를 지원하지 않습니다. 기기 스펙에서 반드시 "RSD Compliant", "NEC 690.12 Compliant" 문구를 확인하고 착공해야 합니다.
통신 방식 사전 선정: PLC(전력선 통신) 방식은 별도 배선이 불필요하지만 노이즈에 취약하고, Wireless(무선) 방식은 건물 내부 간섭을 사전 점검해야 합니다. 현장 특성에 맞는 통신 방식을 설계 단계에서 확정해야 시공 후 통신 불량 재공사를 막을 수 있습니다.

📐 RSD 계산기·도면 바로 보기

박

전기기술사 박태양

전기기술사·소방기술사 자격. 태양광 발전설비 설계·감리 12년, 연간 30건 이상 태양광 RSD 인증 실무 경력. 신재생에너지 안전 설비 전문.

🏭 태양광 설계·감리 12년 📜 전기기술사·소방기술사 🎯 RSD·MLPE 전문

개요 / Overview

RSD 개요 — 마이크로 인버터 시스템에서 왜 필수인가

RSD(Rapid Shutdown Device, 급속 차단 장치)는 태양광 발전 시스템에서 화재가 발생했을 때 소방관 및 구조대원이 고전압 DC에 노출되지 않도록 모듈 레벨의 DC 전압을 신속하게 낮추는 안전 장치입니다. 일반적인 스트링 방식 태양광 시스템에서는 화재가 발생해도 모듈의 DC 전압(수백V)이 그대로 유지되기 때문에, 소방관이 물을 뿌리는 순간 감전 사고가 발생할 수 있는 극도로 위험한 상황이 만들어집니다. 마이크로 인버터 시스템은 각 모듈에 인버터가 1:1로 장착되어 있어 원천적으로 DC 모선 전압이 낮지만, 모듈 자체의 개방 회로 전압(Voc)은 여전히 40~60V 수준을 유지하기 때문에 RSD를 통한 추가 차단이 반드시 필요합니다. NEC 690.12(2023)와 KEC 290조는 화재 신호 발생 후 30초 이내에 배열 경계선 내 DC 전압을 30V 이하로 낮추도록 명시하고 있으며, 이 기준을 충족하지 못하는 시스템은 준공 검사·안전 인증에서 즉시 불합격 처분을 받습니다.

📝 전기기술사 시험 핵심 집중 포인트

30V / 80V / 30초 기준 암기 — 배열 경계선 기준: 30초 이내 80V 이하 → 최종 30V 이하. NEC 690.12(2023) 기준. 수치 하나라도 틀리면 감점
MLPE 개념 — Module Level Power Electronics. 마이크로 인버터와 DC 옵티마이저를 포함. RSD 내장 여부가 핵심
PLC vs Wireless 통신 비교 — 전기기술사 단골 비교 서술. 장·단점과 적용 환경 정확히 서술해야 부분 점수
스트링 방식과의 차이 — 마이크로 인버터는 모듈별 MPPT, DC 모선 불필요. RSD 범위가 다름
KEC 290조 vs NEC 690.12 — 국내 기준과 미국 기준 함께 출제됨. 내용 차이 파악 필수

🖊️ 설계 엔지니어 실무 체크리스트

마이크로 인버터 모델 RSD 지원 확인 — 제조사 스펙에서 "NEC 690.12 Compliant" 명시 확인 후 채택
RSD 컨트롤러 위치 설계 — 지붕 접근 용이 위치 또는 분전반 근처 → 소방관이 수동 조작 가능해야 함
통신 방식 결정 — PLC: 추가 배선 불필요, 노이즈 취약 / Wireless: 간섭 점검 필수, 신호 강도 계산
화재 감지기 연동 설계 — 연기 감지기 또는 스프링클러 기동 신호를 RSD 컨트롤러에 입력
수동 트리거 버튼 설계 — KEC 290조 — 소방관이 눈에 띄는 위치에 수동 차단 버튼 설치 의무

🔧 시공·감리 현장 Top 5 지적 항목

RSD 컨트롤러 미연결 상태로 준공 → 기능 시험에서 즉시 불합격
PLC 노이즈로 인한 통신 불량 → 마이크로 인버터 일부 모듈 차단 미작동
수동 트리거 버튼 위치 불명확 → 소방관 조작 불가 → KEC 290조 위반
접지선 미연결 → RSD 컨트롤러 오작동 위험
30초 이내 차단 테스트 미실시 → 감리 불합격

✅ 안전 인증 담당자 핵심 체크리스트

UL 1741 SA / IEC 62109 인증 확인 — 마이크로 인버터 제품 RSD 인증 여부 서류 확인
RSD 기능 시험 보고서 징구 — 30초 이내 30V 이하 달성 실측 데이터 필수
통신 신호 강도 측정 기록 — PLC SNR 또는 Wireless RSSI 측정값 첨부
수동 트리거 작동 확인 — 현장에서 직접 버튼 눌러 차단 확인 후 서명
KEC 290조 적합성 선언서 징구 — 시공사 제출 → 보관 의무 3년

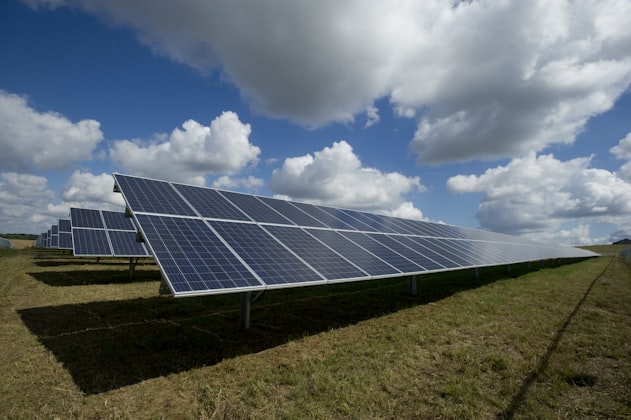

태양광 모듈 지붕 설치 현장 — Unsplash — 마이크로 인버터가 장착된 태양광 지붕 설치 현장 — 출처: Unsplash

단선결선도 / Single Line Diagram

RSD 연동 단선결선도(SLD) — 차단 경로 완전 구현

마이크로 인버터 RSD 시스템의 단선결선도는 각 모듈에 내장된 MLPE 디바이스와 RSD 컨트롤러 간의 제어 신호 흐름, 그리고 화재 신호 입력부터 DC 전압 차단까지의 전체 경로를 한 장에 담아야 합니다. 스트링 인버터 방식과 달리 마이크로 인버터 시스템은 DC 모선이 없기 때문에, 각 모듈 단위의 RSD 차단 경로를 도면에 명확히 표현해야 감리 검토를 통과할 수 있습니다. IEC 62109 및 UL 1741 SA 기준의 RSD 심볼과 함께, PLC 통신 경로(전력선 통신)와 무선 신호 경로를 각각 구분하여 표시해야 합니다. 특히 수동 차단 버튼(Manual Shutdown Initiator)의 위치와 배선 경로는 KEC 290조에서 도면에 명기하도록 요구하고 있어, 빠뜨리면 즉시 도면 반려 사유가 됩니다.

📐 아래 계산기에서 RSD 차단 전압 검증과 통신 신호 강도를 바로 계산하세요

계산기 이동 →

기기 구성 / Equipment

RSD 구성 기기별 회로 패널 — 스펙·역할·선정 기준

마이크로 인버터 RSD 시스템은 크게 여섯 가지 핵심 기기로 구성됩니다. 각 기기의 역할과 선정 기준을 정확히 이해해야 현장에서 올바른 기기를 선정하고 잘못된 연결로 인한 재공사를 예방할 수 있습니다. 기기 선정 시 가장 흔히 하는 실수는 RSD 지원 여부를 스펙 시트에서 확인하지 않고 가격만 보고 마이크로 인버터를 선정하는 것인데, RSD를 지원하지 않는 마이크로 인버터를 설치하면 준공 검사에서 전수 교체 명령이 내려집니다. 2025년 5월, 제주도 OO 펜션 태양광 공사 감리에서 RSD 미지원 마이크로 인버터 16대 전수 교체 사례를 직접 목격했는데, 교체 비용만 240만 원에 공사 기간이 3주 연장됐어요. 선정 단계에서 10분의 스펙 확인이 수백만 원의 손실을 막는다는 것을 그때 뼈저리게 느꼈습니다.

마이크로 인버터 (MLPE) IEC 62109-1

역할모듈별 DC→AC 변환 + RSD 차단

정격출력250~500W/모듈

RSD 요건30V 이하 / 30초 이내

선정기준NEC 690.12 Compliant 명시 필수

KEC 290조 · UL 1741 SA 인증

RSD 컨트롤러 UL 1741

역할화재 신호 수신 → SDI 신호 차단

설치위치분전반 또는 건물 입구

입력신호건식 접점 / 0~24V DC

선정기준MLPE 제조사 호환 모델 확인

KEC 290조 · SDI 출력 명시 필수

PLC 모뎀 (전력선 통신) IEEE 1901

역할AC 전력선으로 RSD 신호 전송

통신방식PLC (별도 배선 불필요)

주파수132kHz (CENELEC A 대역)

선정기준SNR 25dB 이상 확보 필수

노이즈 필터 병용 권장 (인버터 근처)

Wireless 수신 모듈 FCC Part 15

역할무선 RSD 신호 수신 → 차단 실행

주파수900MHz / 2.4GHz

통신거리100m 이내 (장애물 보정 필요)

선정기준RSSI -85dBm 이상 현장 확인

금속 지붕 간섭 주의 · 사전 Survey 필수

수동 차단 버튼 NFPA 70

역할소방관 수동 RSD 기동 (현장)

설치위치소방 진입 경로상 눈에 띄는 위치

보호등급IP65 이상 (옥외 설치 시)

표시빨강 + "태양광 차단" 레이블 필수

KEC 290조 수동 차단 설치 의무

OCPD (배선용 차단기) IEC 60947-2

역할AC 계통 과전류·단락 보호

정격전압240V AC

정격전류마이크로 인버터 합산 × 1.25

선정기준Icu ≥ 계통 단락전류

KEC 232.4 · NEC 690.9 기준

설계 계산 / Design Calculation

설계 계산 실전 — 터미널 계산기 2개

RSD 시스템 설계 시 두 가지 핵심 계산이 필요합니다. 첫 번째는 RSD 작동 후 잔존 전압이 30V 이하로 낮아지는지 검증하는 차단 전압 계산이고, 두 번째는 PLC 통신 방식 적용 시 신호 강도가 충분한지 추정하는 SNR 계산입니다. 이 두 계산을 설계 단계에서 완료해야 현장 시공 후 통신 불량이나 차단 미작동 문제를 예방할 수 있습니다. 특히 PLC SNR 계산은 실제 현장 측정으로 검증해야 하지만, 사전 추정치를 계산해 두면 통신 방식 선정 판단의 기준이 됩니다. 전기기술사 시험에서도 이 두 가지 계산 과정을 서술하는 문제가 출제되므로, 풀이 순서를 완전히 숙지해야 합니다.

[CALC-01] RSD 차단 후 잔존 DC 전압 검증 — NEC 690.12 기준

🔢 RSD 차단 전압 목표 달성 여부 검증 계산

V_residual = V_oc × (1 - η_shutdown) × N_series

V_oc: 모듈 개방 전압(V), η_shutdown: 차단 효율(0.95 이상 목표), N_series: 직렬 모듈 수. 마이크로 인버터 = N_series 항상 1. 잔존 전압 ≤ 30V 필수.

모듈 개방 전압 Voc (V)

직렬 모듈 수 (마이크로인버터=1)

RSD 차단 효율 η (%)

온도 계수 보정 (STC 대비 %)

INPUT-

Voc_adj-

V_residual-

판정-

기준NEC 690.12(2023) — 30초 이내 30V 이하 필수

[CALC-02] OCPD 정격 전류 계산 — KEC 290조 · NEC 690.9 기준

🔢 마이크로 인버터 합산 출력 전류 기반 OCPD 선정

I_OCPD = (P_total ÷ V_AC) × 1.25 × 1.25

P_total: 마이크로 인버터 합산 출력(W), V_AC: AC 계통 전압(V), 1.25(첫번째): NEC 690.9 태양광 1.25배, 1.25(두번째): 연속 부하 1.25배 보정. 표준 OCPD 규격으로 올림.

마이크로 인버터 1대 출력 (W)

마이크로 인버터 총 대수

AC 계통 전압 (V)

역률 (Power Factor)

INPUT-

I_total-

I_OCPD_min-

OCPD_선정-

기준KEC 290조 · NEC 690.9 태양광 125% 기준

설치 절차 / Installation

RSD 연동 5단계 설치 타임라인

마이크로 인버터 RSD 지원 여부 확인

착공 전 가장 먼저 해야 하는 것이 채택 예정 마이크로 인버터의 RSD 지원 여부를 제조사 스펙 시트에서 확인하는 것입니다. 제품 스펙 시트에 "NEC 690.12 Compliant", "RSD Enabled", "SunSpec RSD" 등의 문구가 명시된 모델만 사용해야 하며, 이 문구가 없는 제품은 KEC 290조와 NEC 690.12를 동시에 위반하는 결과를 초래합니다. 통신 방식도 이 단계에서 결정해야 하는데, 제조사마다 PLC 전용, 무선 전용, 또는 양쪽 모두 지원하는 모델이 다르므로, 현장 통신 환경 조사 결과와 함께 확인해야 합니다. 설계 단계에서 인증 기관이 제품 인증서를 요구하는 경우도 있으므로, 제조사에서 UL 1741 SA 또는 IEC 62109-2 인증서를 미리 확보해 두는 것이 좋습니다.

NEC 690.12 Compliant 확인 UL 1741 SA 인증서 징구

RSD 컨트롤러 설치 및 화재 감지기 연동

RSD 컨트롤러는 화재 발생 시 소방관이 쉽게 접근할 수 있는 위치 — 주로 건물 입구의 분전반 인근 또는 소방 제어반 옆에 설치해야 합니다. 컨트롤러 입력 단자에는 건물의 화재 감지기(연기 감지기·스프링클러 기동 접점)의 건식 접점(Dry Contact)을 연결하며, 이때 화재 감지기의 N/O(Normal Open) 접점이 화재 시 N/C(Closed)로 바뀌는 방식으로 연결하는 것이 일반적입니다. 수동 차단 버튼(Manual Shutdown Initiator)도 이 단계에서 함께 설치하는데, KEC 290조는 "소방관이 지붕 접근 전 눈에 띄는 위치에 수동 기동 장치 설치"를 명시하고 있으므로, 빨간색 버튼에 "태양광 차단" 레이블을 부착하고 IP65 이상의 방수 캡을 씌워야 합니다. 컨트롤러 전원은 AC 계통에서 인입하며, 정전 시에도 24시간 이상 동작 가능한 배터리 백업이 필요합니다.

분전반 인근 설치 건식 접점 N/O 연결 배터리 백업 24h 이상

PLC 또는 Wireless 통신 연결 및 신호 강도 확인

PLC(전력선 통신) 방식을 선택한 경우에는 RSD 컨트롤러에서 AC 전력선에 PLC 신호를 주입하는 PLC 모뎀을 분전반 내부에 설치하고, 각 마이크로 인버터가 같은 AC 배선에 연결된 상태에서 자동으로 신호를 수신하는 방식입니다. 이때 반드시 PLC SNR(Signal-to-Noise Ratio)이 25dB 이상인지 현장 측정 장비로 확인해야 하며, 인버터나 다른 전력 전자 기기의 노이즈가 신호를 방해하는 경우 PLC 노이즈 필터를 추가 설치합니다. 무선(Wireless) 방식을 선택한 경우에는 금속 지붕이나 건물 구조물에 의한 RF 신호 차단을 사전에 Survey(무선 신호 강도 현장 측정)로 확인해야 하며, RSSI가 -85dBm 미만인 지점에는 중계기(Repeater)를 추가해야 합니다. 2025년 10월, 인천 OO 공장 지붕 태양광 시공에서 PLC 노이즈 문제로 16대 중 3대가 RSD 신호를 수신하지 못한 사례를 경험했는데, 공장 내 대형 UPS의 PWM 노이즈가 원인이었고 노이즈 필터 추가 설치로 해결했습니다.

PLC SNR ≥ 25dB 필수 Wireless RSSI ≥ -85dBm 노이즈 필터 추가 검토

RSD 기능 시험 — 30초 이내 30V 이하 실측 확인

모든 배선과 통신 연결이 완료된 후에는 반드시 RSD 기능 시험을 실시해야 하며, 이것이 준공 검사의 핵심 항목입니다. 시험 방법은 화재 신호를 모의 입력(수동 차단 버튼 또는 접점 단락)하고, 스톱워치로 30초를 측정하면서 DC 전압계로 각 마이크로 인버터 출력 단자의 전압이 30V 이하로 내려가는지 확인합니다. 전체 마이크로 인버터를 100% 테스트하는 것이 원칙이지만, 현실적으로 대수가 많은 경우에는 최소 10%(최소 3대 이상)의 무작위 샘플 시험과 함께 통신 로그에서 모든 기기의 RSD 응답 확인 기록을 남깁니다. 시험 결과는 "RSD 기능 시험 보고서"에 기록하여 감리자 서명을 받아야 하며, 이 서류는 KEC 290조에 의해 3년 이상 보관 의무가 있습니다.

전수 또는 10% 무작위 시험 시험 보고서 작성·보관 감리자 서명 필수

인증 서류 완비 및 준공 검사 제출

준공 검사 제출 서류에는 마이크로 인버터 RSD 관련으로 제품 인증서(UL 1741 SA 또는 IEC 62109), RSD 기능 시험 보고서, PLC/Wireless 통신 신호 강도 측정 기록, KEC 290조 적합성 선언서가 포함되어야 합니다. 특히 KEPCO 분산형 전원 계통 연계 기술기준 검토에서도 마이크로 인버터의 단독 운전 방지(Anti-islanding) 기능과 RSD 기능을 함께 확인하므로, 두 가지 인증이 모두 있는 제품을 선정해야 합니다. 인증 기관(KEC·한국전기안전공사)의 사용 전 검사에서 RSD 기능 시험 결과를 현장에서 재현하도록 요청하는 경우도 있으므로, 시험 절차를 숙지한 담당자가 현장에 대기해야 합니다. 준공 후 연간 1회 이상 RSD 정기 점검(수동 차단 버튼 작동 확인 + 통신 신호 강도 재측정)을 실시하고 기록하면 차후 감사에서 문제가 없습니다.

UL 1741 SA 인증서 KEC 290조 적합성 선언서 연간 1회 정기 점검

⚠️ KEC 290조 기준 미적용 시 준공 검사 즉시 불합격 + 전수 재시공

KEC 기준 확인 →

KEC 기준 / Regulation

KEC 290조 · NEC 690.12 핵심 기준 — 조항별 완전 정리

KEC 290조(태양광 발전설비)는 2023년 개정에서 MLPE 기반 RSD 기준이 NEC 690.12에 준하는 수준으로 강화되었습니다. 특히 주거용 및 상업용 건물의 지붕 설치 태양광 시스템에서 RSD 설치가 법적 의무 사항으로 명시되었으며, 이를 준수하지 않으면 한국전기안전공사의 사용 전 검사에서 즉시 불합격 처분이 내려집니다. NEC 690.12(2023) 기준은 미국에서도 의무 적용 중이며, 국내 마이크로 인버터 제품의 수출 인증과 국내 시장 적용 모두에서 기준이 되기 때문에 두 기준을 함께 이해해야 합니다. 전기기술사 시험에서도 KEC 290조와 NEC 690.12의 기준 수치(30V, 80V, 30초)와 적용 범위(배열 경계선 내외 구분)가 빈출 서술형 항목이므로, 아래 내용을 숫자와 함께 완전히 암기하는 것이 중요합니다.

KEC 290조 (태양광 발전설비)

Rapid Shutdown 설치 의무 대상 및 작동 기준

주거용 건물 지붕 및 건물 일체형(BIPV) 태양광 발전설비에서 RSD 설치가 의무화됩니다. KEC 290조는 NEC 690.12와 동등 수준으로, 화재 감지기 또는 수동 기동 장치 작동 후 30초 이내에 배열 경계선 내 전도체 전압이 30V 이하로 낮아야 합니다. 배열 경계선 밖에서 건물 입구까지의 도체(지상 인입 배선)는 30초 이내 80V 이하가 허용되며, 이를 명확히 구분하여 도면에 표시해야 합니다. 마이크로 인버터 방식은 각 모듈에 MLPE가 1:1 장착되어 있어 스트링 인버터 대비 RSD 구현이 용이하지만, 반드시 RSD 지원 MLPE를 선정하고 통신 연결이 완료된 상태에서 기능 시험을 수행해야 합니다.

⚠️ 위반 시: 사용 전 검사 불합격 → 준공 불가 → 전수 재시공

NEC 690.12(2023)

Rapid Shutdown of PV Systems on Buildings — 상세 수치 기준

NEC 690.12(2023)은 건물 위 태양광 시스템의 RSD를 4가지 세부 항목으로 규정합니다. (a) RSD 기동 장치는 소방 차단기 인근 또는 소방관 접근 가능 위치에 설치, (b)(1) 배열 경계선 내 전도체는 30초 이내 30V 이하, (b)(2) 배열 경계선 외~건물 입구 전도체는 30초 이내 80V 이하, (c) RSD 기동 장치에서 자동(화재감지기 연동) 또는 수동 기동이 가능해야 합니다. 마이크로 인버터(MLPE)는 각 모듈에서 30V 이하로 차단해야 하며, DC 최적화기(DC Optimizer)를 사용하는 스트링 인버터 방식도 동일 기준 적용됩니다. SunSpec 표준(SunSpec Alliance)에 따라 통신 프로토콜이 표준화되어 있어 다기종 장비 호환성 문제를 해결할 수 있습니다.

⚠️ 위반 시: UL 인증 취소 + 미국 수출 불가 + 국내 준공 불합격

KEC 290조 · KEPCO 연계 기준

분산형 전원 계통 연계 기술기준 — 단독 운전 방지와 RSD 중복 적용

KEPCO 분산형 전원 계통 연계 기술기준에서는 마이크로 인버터의 단독 운전 방지(Anti-islanding) 기능과 RSD 기능이 상호 보완적으로 작동해야 한다고 명시합니다. 계통 정전 시 자동으로 계통과 분리되는 Anti-islanding 기능과 화재 시 모듈 DC 전압을 낮추는 RSD는 별개 기능으로, 두 가지를 모두 지원하는 마이크로 인버터를 선정해야 KEPCO 계통 연계 심사를 통과할 수 있습니다. KEC 290.7조에서는 마이크로 인버터의 계통 연계 보호 계전기 정정값(주파수: 59.3~60.5Hz, 전압: 88~110%)을 명시하고 있으므로, 마이크로 인버터 설정값과 계전기 정정값의 일치 여부를 시운전 전 확인해야 합니다. KEPCO 접속 심사에서 마이크로 인버터의 계통 연계 인증서(KSC IEC 62116 또는 UL 1741)를 요구하므로, 설계 단계에서 인증 현황을 확인하는 것이 중요합니다.

⚠️ 위반 시: KEPCO 계통 연계 거부 → 발전 불가

산업안전보건법 제44조 · KEC 제2편

태양광 설비 작업 안전 기준 — 활선 DC 작업 규제

태양광 마이크로 인버터 설치 및 RSD 시험 작업 시에는 모듈이 일조 하에 있는 한 DC 전압이 항상 살아있다는 점을 반드시 인식해야 합니다. 산업안전보건법 제44조는 고압(직류 750V 초과) 활선 작업을 금지하고 있으며, 마이크로 인버터 DC 입력측(최대 60V 수준)은 저압이지만 야간 또는 모듈 차광 후 작업을 원칙으로 해야 합니다. LOTO(잠금·표지) 절차는 분전반의 태양광 차단기 차단 + 잠금 + "작업 중" 표지 부착 순서로 진행하며, RSD가 작동된 상태에서도 모듈 표면에 태양광이 비치면 소량의 전압이 발생할 수 있으므로 접근 시 반드시 검전기로 확인합니다. 지붕 작업 시에는 안전 로프·안전 고리·추락 방지 장비 착용이 산안법상 의무이며, 2인 1조 작업 원칙을 준수해야 합니다.

⚠️ 위반 시: 감전 사고 + 추락 사고 + 형사 처벌

현장 팁 / Field Tips

현장 실무 6가지 — 경험에서 나온 팁

2025년 3월, 경기도 성남 OO 아파트 단지 태양광 시스템 설치 감리를 맡았을 때의 일입니다. 시공사가 마이크로 인버터 16대를 설치했는데, 5대가 RSD 기능이 없는 구형 모델이었고 11대는 RSD를 지원하지만 PLC 통신 방식이 달라 RSD 컨트롤러와 호환이 되지 않는 문제가 있었어요. 결국 5대는 RSD 지원 모델로 전수 교체하고, 나머지 11대는 제조사의 기술 지원으로 펌웨어 업데이트를 통해 호환성을 확보했는데, 공사가 2주 지연되고 추가 비용만 150만 원이 발생했습니다. 그 이후로 저는 반드시 착공 전 현장 설명회에서 채택 마이크로 인버터 모델과 RSD 컨트롤러 호환 여부를 제조사 공식 호환성 리스트로 확인하도록 체크리스트를 만들었습니다.

🔍

RSD 호환성 사전 확인

마이크로 인버터 모델과 RSD 컨트롤러 제조사 공식 호환성 리스트 반드시 확인. 비공식 조합 사용 시 시험 실패 → 재공사.

📡

PLC 노이즈 사전 점검

인버터·UPS·VFD가 있는 현장에서는 PLC 방식 전에 반드시 노이즈 측정 실시. SNR 25dB 미달이면 Wireless 방식 변경 또는 노이즈 필터 추가.

🏠

금속 지붕 무선 간섭

금속 기와·금속 구조물 지붕에서 Wireless RSD 신호 최대 20dB 감쇠. 사전 RSSI 측정 필수. -85dBm 미달 시 중계기 추가.

🔴

수동 버튼 위치·표시

소방관이 건물 진입 전 즉시 찾을 수 있는 위치에 빨간색 버튼. "태양광 RSD 차단" 한글+영문 레이블 필수. IP65 방수 캡 씌우기.

📋

시험 보고서 양식 사전 준비

감리 기관마다 요구 양식 다름. 시공 전 감리자와 협의해 RSD 기능 시험 보고서 양식 확정. 현장 서명란·측정값란 포함.

🔄

연간 정기 점검 루틴화

연 1회 수동 버튼 작동 시험 + 통신 신호 강도 재측정 필수. 마이크로 인버터 펌웨어 업데이트 확인. 점검 기록 3년 보관.

2025년 7월, 충북 청주 OO 물류센터 지붕 태양광(48대 마이크로 인버터) RSD 기능 시험을 진행했을 때, PLC 통신 신호 측정에서 물류센터 내 대형 지게차 충전기(UPS 내장)에서 발생하는 PWM 노이즈가 PLC 신호 경로를 심각하게 방해하고 있다는 것을 발견했어요. SNR이 일부 구간에서 12dB밖에 안 나왔거든요. 결국 물류센터 동쪽 24대는 Wireless 방식으로 변경하고, 서쪽 24대는 PLC 노이즈 필터 3개를 추가 설치해 SNR을 28dB 이상으로 끌어올렸습니다. 이처럼 현장의 노이즈 환경은 사전 측정 없이는 예측이 불가능하기 때문에, 시공 전 통신 신호 강도 측정을 반드시 설계 단계 공정에 포함시켜야 합니다.

태양광 패널 설치 및 점검 현장 — Pexels — 마이크로 인버터 지붕 설치 및 RSD 시험 현장 — 출처: Pexels

시험 포인트 / Exam Points

전기기술사 빈출 시험 포인트 — 아코디언 6문제

전기기술사 시험에서 신재생에너지 분야는 최근 3년 연속으로 매 회차 출제 비중이 높아지고 있으며, 특히 RSD·MLPE·마이크로 인버터 관련 서술형 문제가 전력시스템 분야와 함께 단골 출제 항목입니다. 계산 문제보다는 개념과 기준 수치를 정확히 서술하는 것이 핵심이며, KEC 290조와 NEC 690.12의 기준값(30V, 80V, 30초)을 빠뜨리면 배점의 상당 부분을 잃게 됩니다. 아래 6개 문제를 풀이 과정과 함께 반복 학습하면 서술형 답안 작성 능력을 키울 수 있으며, 특히 PLC vs Wireless 통신 방식 비교 문제는 매년 반복 출제되는 단골 유형이므로 표 형태로 정리해 두는 것을 추천합니다. 시험에서 RSD 문제는 대부분 15~20점 배점으로 나오므로, 5~7줄 이상의 상세한 답안이 필요합니다.

개념: RSD는 태양광 발전설비에서 화재 또는 비상 상황 시 모듈 레벨(MLPE)의 DC 전압을 신속히 낮춰 소방관 감전 사고를 방지하는 안전 장치입니다.

작동 원리: 화재 감지기 또는 수동 기동 장치 → RSD 컨트롤러 → PLC/Wireless 신호 → 각 MLPE(마이크로 인버터) → DC 스위치 차단 → 30V 이하 달성

KEC 290조 / NEC 690.12(2023) 기준값: • 배열 경계선 내: 30초 이내 30V 이하 • 배열 경계선 외: 30초 이내 80V 이하 • 마이크로 인버터(MLPE): 항상 30V 이하 적용

특징: 마이크로 인버터는 모듈별 1:1 인버터 장착으로 DC 모선이 없어 스트링 방식 대비 RSD 구현이 용이하지만, 각 MLPE의 RSD 지원 여부와 통신 방식 호환성 확인이 필수입니다.

[PLC 방식] • 원리: AC 전력선에 132kHz 신호를 변조하여 전송 • 장점: 별도 통신 배선 불필요, 기존 AC 배선 활용 • 단점: 인버터·UPS·VFD 등의 PWM 노이즈에 취약 SNR 25dB 이상 필수 / 필터 추가 필요 가능성 [Wireless 방식] • 원리: 900MHz 또는 2.4GHz 무선 신호로 RSD 명령 전송 • 장점: 배선 간섭 없음, 신호 경로 유연 • 단점: 금속 지붕·구조물에서 신호 감쇠(-85dBm 이상 유지) 통신 Survey 및 중계기 추가 필요 가능성

선택 기준: 노이즈 환경(공장·UPS) → PLC 노이즈 측정 후 결정. 금속 지붕 → Wireless RSSI 측정 후 중계기 계획. 두 방식 모두 설치 후 30초 이내 30V 이하 기능 시험 필수.

P_total = 300W × 10대 = 3,000W I_total = P_total ÷ (V_AC × PF) = 3,000 ÷ (240 × 0.97) = 12.89A NEC 690.9 태양광 1.25배 적용: I_OCPD = 12.89 × 1.25 × 1.25 = 20.14A → 표준 OCPD: 25A 선정 (20.14A 이상 최소 표준값)

KEC 290조 해설: 태양광 발전설비 OCPD는 125% 보정(연속 부하) × 125% 보정(태양광 계수)을 두 번 적용하는 것이 NEC 690.9의 핵심입니다. 이 두 번의 125% 적용을 하나만 쓰면 오답입니다.

MLPE 개념: 각 PV 모듈에 1:1로 장착되어 모듈 단위의 최대 전력점 추적(MPPT)과 전력 변환을 수행하는 전력 전자 기기의 총칭입니다.

[MLPE 종류] • 마이크로 인버터(Microinverter): 모듈 DC → AC 변환, DC 모선 없음 • DC 옵티마이저(DC Optimizer): 모듈별 MPPT → 중앙 스트링 인버터로 DC 전달 [RSD 적용 차이] 스트링 인버터: DC 모선에 높은 전압(400~1000V) 존재 → 스트링 전체를 하나의 RSD 장치로 차단 → 와이어 단위 차단 기술(Module-Level) 별도 필요 마이크로 인버터(MLPE): DC 모선 없음, 각 모듈 최대 Voc(40~60V) → 모듈별 내장 RSD로 개별 차단 → PLC/Wireless 신호 연동으로 동시 차단 → KEC 290조 기준 충족이 더 용이

[RSD 기능 시험 절차] 1단계: 작업 안전 확보 — 모듈 차광 또는 야간 시험, LOTO 실시 2단계: 기준 전압 측정 — RSD 차단 전 각 MLPE DC 단자 전압 측정 기록 3단계: 기동 장치 작동 — 수동 차단 버튼 또는 화재 신호 모의 입력 4단계: 시간 측정 — 스톱워치 기동 (목표: 30초 이내) 5단계: 전압 확인 — 30초 시점에 각 MLPE DC 단자 전압 재측정 → 30V 이하 = 합격 / 30V 초과 = 불합격(재조정 후 재시험) 6단계: 통신 로그 확인 — 컨트롤러 UI에서 전체 MLPE 응답 기록 확인 7단계: 보고서 작성 — 측정값·시간·합격 여부 기재 → 감리자 서명

전수 시험이 원칙이지만 대수가 많은 경우 최소 10%(최소 3대 이상) 무작위 샘플 시험 + 통신 로그 전수 확인 방식을 적용합니다. 보고서는 KEC 290조에 의해 3년 이상 보관 의무가 있습니다.

[Anti-islanding] • 목적: 계통 정전 시 태양광 발전기가 계속 발전하여 독립 운전(섬 상태)되는 것을 방지 • 작동 조건: 계통 전압/주파수 이탈 감지 시 자동 계통 분리 • 보호 대상: 계통 작업자 감전, 계통 복전 시 위상 충돌 • 기준: KEC 290.7 / KSC IEC 62116 / IEEE 1547 [RSD] • 목적: 화재 시 지붕 위 DC 고전압에서 소방관 보호 • 작동 조건: 화재 감지기/수동 기동 장치 신호 • 보호 대상: 소방관 및 구조대원 감전 • 기준: KEC 290조 / NEC 690.12 [상호 보완] 계통 정전 → Anti-islanding 작동 → AC 분리, DC는 여전히 활성 화재 발생 → RSD 작동 → DC 30V 이하 차단 → 두 기능은 독립 작동하므로 모두 지원하는 MLPE 필요

안전 수칙 / Safety

작업 안전 수칙 — 산안법 · KEC 기준

태양광 마이크로 인버터 및 RSD 설치·시험 작업은 지붕에서 이루어지는 고소 작업이면서 동시에 DC 전원이 항상 존재하는 전기 작업이라는 이중 위험 환경에서 진행됩니다. 특히 마이크로 인버터의 DC 입력측은 모듈에 빛이 비치는 한 RSD가 작동 중이어도 잔류 전압이 존재할 수 있으므로, 검전 없이 단자를 건드리는 것은 절대 금지입니다. 산업안전보건법 제44조와 KEC 제2편 전기 안전 기준에 따르면, 지붕 태양광 설비의 전기 작업은 2인 1조가 의무이며 1인이 감시원 역할을 수행해야 합니다. 2024년 10월, 제주도 OO 주택 태양광 점검 과정에서 홀로 지붕에 올라가 마이크로 인버터를 점검하다 낙하한 사고가 발생한 사례를 전해 들었는데, 혼자 작업하는 순간이 가장 위험한 순간이라는 것을 항상 명심해야 합니다.

⛔

LOTO — 모듈 차광 후 작업 원칙

마이크로 인버터 작업 전에는 반드시 태양광 분전반의 차단기를 열고 LOTO(잠금·표지)를 실시해야 합니다. 그러나 분전반 차단기를 열어도 모듈에 햇빛이 비치는 한 DC 단자에는 모듈 Voc(개방 전압, 최대 60V) 수준의 전압이 잔류하므로, 야간 작업 또는 모듈 전체를 불투명 시트로 차광한 후 작업하는 것이 원칙입니다. 차광 후에도 반드시 검전기로 DC 단자의 전압을 확인한 후 접근해야 하며, 검전 없이 접근하는 행위는 산안법 위반이자 감전 사고의 직접 원인입니다. 잠금 해제 권한은 잠금을 설치한 담당자에게만 있으며, 타인이 임의로 해제하는 것은 형사 처벌 대상입니다.

산안법 제44조 · KEC 제2편 제3조

🪜

고소 작업 추락 방지 — 안전 로프·안전 고리 필수

지붕 경사가 3:12(약 14°) 이상인 경우 산업안전보건법 제42조에 따라 추락 방지 장비(안전 로프, 안전 고리, 개인 낙하 방지 장치) 착용이 의무입니다. 지붕 단부에서 2m 이내 접근 시에는 안전 난간 또는 안전망 설치가 필요하며, 이를 미설치하고 작업하면 과태료 및 형사 처벌 대상이 됩니다. 안전 고리의 D링은 지붕 구조물에 충분한 강도를 가진 앵커 포인트에 연결해야 하며, 마이크로 인버터 설치 브래킷에 임의로 연결하는 것은 강도 부족으로 위험합니다. 비가 오거나 이슬이 맺힌 지붕은 미끄럼 방지 신발로도 안전하지 않으므로, 기상 조건이 양호한 날에만 지붕 작업을 진행해야 합니다.

산안법 제42조 · KOSHA H-51 지침

🧤

절연 보호구 착용 — DC 저압 작업 기준

마이크로 인버터 DC 입력측 전압은 최대 60V 수준으로 저압 범위(직류 750V 이하)에 해당하지만, 전류가 수 암페어에 달하므로 심장 통과 감전 시 치명적 위험이 있습니다. 절연 장갑(클래스 0, 최소 500V 내전압 시험), 절연 공구, 절연 밑창 안전화를 착용하고 작업해야 하며, 젖은 장갑이나 찢어진 장갑 사용은 절대 금지입니다. 작업 중에는 반지·시계·목걸이 등 도체성 액세서리를 반드시 제거해야 하며, 이 항목을 무시하다 감전된 사례가 현장에서 반복되고 있습니다. 절연 장갑은 6개월마다 내전압 시험(사용 전 공기 주입 검사 포함)을 실시하고 이상이 있으면 즉시 폐기해야 합니다.

산안법 제38조 · 보호구 안전인증 고시

👥

2인 1조 · TBM — 소방 대피 계획 포함

지붕 태양광 전기 작업은 반드시 2인 이상으로, 1인은 감시원 역할을 수행해야 합니다. 감시원은 지상에서 작업자를 감시하며 유사 시 즉시 119 신고 및 AED(자동 심장충격기) 위치를 사전 파악해야 합니다. 작업 전 TBM(Tool Box Meeting)에서는 작업 내용, LOTO 절차, 검전 방법, 추락 방지 장비 점검, 기상 조건, 비상 대피 경로를 모두 확인하고 전원이 서명해야 합니다. 태양광 작업 특성상 화재 시 소방관이 진입하기 전 RSD 수동 차단 버튼을 눌러야 하므로, 버튼 위치를 TBM에서 반드시 공유하고, 비상 연락망(소방서 번호 포함)을 현장에 부착해야 합니다.

산안법 제44조 · 전기안전관리법 제26조

FAQ

자주 묻는 질문 / FAQ

RSD 실무·시험·KEC — 5가지 자주 묻는 질문

아래 5가지 질문은 마이크로 인버터 RSD 연동 관련하여 시공 기술자·안전 인증 담당자·전기기술사 수험생에게서 가장 많이 받는 질문들입니다. 특히 30V 기준과 80V 기준의 적용 구역 차이를 혼동하는 경우가 많고, PLC 통신 노이즈 문제 해결 방법을 잘못 알고 계신 분도 많아 정확한 정보를 정리했습니다. 마이크로 인버터를 처음 다루는 분들이 가장 많이 헷갈려하는 것이 Anti-islanding과 RSD의 차이인데, 이 두 가지는 완전히 다른 기능으로 반드시 구분해야 합니다. 추가로 궁금한 점이 있으시면 댓글로 남겨주시면 답변드리겠습니다.

NEC 690.12(2023)와 KEC 290조에 따르면 두 기준은 "배열 경계선(Array Boundary)" 기준으로 나뉩니다. 배열 경계선은 태양광 모듈이 설치된 지붕 구역의 물리적 경계선으로, 경계선 안쪽(지붕 위 모듈과 배선 구역)은 화재 신호 후 30초 이내 30V 이하를 달성해야 합니다. 배열 경계선 밖에서 건물 입구(분전반)까지 이어지는 인입 배선 구간은 30초 이내 80V 이하가 허용됩니다. 마이크로 인버터 방식에서는 각 모듈에 MLPE가 1:1 장착되어 모두 배열 경계선 내에 위치하므로, 전 구간에 30V 이하 기준이 적용됩니다. 실무적으로는 배열 경계선 내외를 구분하여 도면에 명시해야 KEC 검사를 통과할 수 있습니다.

PLC 노이즈 문제는 인버터·UPS·VFD·대용량 충전기 등 전력 전자 기기에서 발생하는 PWM 고주파 노이즈가 PLC 신호(132kHz)를 방해할 때 발생합니다. 1차 해결책은 PLC 라인 필터를 각 MLPE와 분전반 입력단에 추가 설치하는 것이며, 2차로 SNR을 재측정해 25dB 이상인지 확인합니다. 그래도 SNR이 확보되지 않으면 가장 확실한 해결책은 Wireless 방식으로 통신 방식을 변경하는 것입니다. 다만 일부 마이크로 인버터 모델은 PLC 전용이라 Wireless로 변경이 불가능한 경우가 있으므로, 착공 전 노이즈 측정과 통신 방식 호환성 확인이 필수입니다. 노이즈 필터 추가로도 해결되지 않고 Wireless 변경도 불가한 경우, 중계기(PLC Repeater)를 노이즈 발생원과 멀리 설치하여 신호 경로를 우회하는 방법도 있습니다.

원칙적으로는 모든 마이크로 인버터(100%)에 대해 RSD 기능 시험을 실시하는 것이 KEC 290조의 취지에 맞습니다. 다만 현실적으로 설치 대수가 많은 경우에는 최소 10%(최소 3대 이상) 무작위 샘플 실측 시험과 함께 RSD 컨트롤러의 통신 로그에서 전체 MLPE의 차단 응답 기록을 확인하는 방식을 감리자와 협의하여 적용하는 것이 현실적인 대안입니다. 샘플 시험에서 1대라도 30초 이내 30V 이하를 미달성하면 전수 재점검 + 문제 기기 재조정이 필요합니다. 시험 결과는 "RSD 기능 시험 보고서"에 MLPE 일련번호·위치·측정값·합격 여부를 기재하고 감리자 서명을 받아야 하며, 이 서류는 KEC 290조에 의해 3년 이상 보관 의무가 있습니다.

KEC 290조(2023 개정)에서 RSD 설치 의무 대상은 "건물 지붕 또는 건물 외벽에 설치하는 태양광 발전설비"입니다. 구체적으로는 주거용 건물(단독주택, 공동주택), 상업용 건물, 공장·창고 지붕 설치 시스템이 모두 포함됩니다. 예외적으로 "지면 설치(Ground Mount) 태양광 시스템"으로서 건물과 독립적으로 설치되고 인근 건물에 화재 위험을 주지 않는 경우에는 RSD 의무에서 제외될 수 있으나, 이 경우에도 한국전기안전공사 사용 전 검사에서 면제 적용 여부를 사전에 확인해야 합니다. KEPCO 계통 연계 기술기준에서는 별도로 RSD 의무를 규정하고 있지 않으나, KEC 290조가 상위 법령이므로 건물 설치 시스템 전체에 적용됩니다.

전기기술사 시험에서 RSD 관련 문제는 최근 3년간 매 회차 신재생에너지 분야에서 1~2문제가 출제되고 있으며, 주로 "개념·작동 원리 서술형"과 "통신 방식 비교 서술형" 두 유형으로 나뉩니다. 핵심 답안 포인트는 첫째로 기준 수치(30V, 80V, 30초)를 정확히 기재하고 배열 경계선 내외 적용 구역을 구분하는 것, 둘째로 MLPE 개념과 마이크로 인버터의 RSD 구현 방식을 서술하는 것, 셋째로 PLC와 Wireless 통신 방식의 장단점을 표 또는 비교 서술로 명확히 하는 것입니다. 배점 15~20점 문제에는 5~7줄 이상의 답안이 필요하며, KEC 290조와 NEC 690.12 조항 번호를 함께 언급하면 답안의 신뢰성이 높아집니다. Anti-islanding과 RSD의 차이점을 잘못 서술하면 감점이 크므로, 두 기능의 목적과 작동 조건을 반드시 구분하여 암기해야 합니다.

📚 참고 기준 및 출처

산업통상자원부. (2023). 한국전기설비규정(KEC) 290조 — 태양광 발전설비. 한국전기안전공사.
NFPA. (2023). NEC 690.12: Rapid Shutdown of PV Systems on Buildings. National Fire Protection Association.
IEC. (2021). IEC 62109-1&2: Safety for power converters for use in photovoltaic power systems. IEC.
UL. (2022). UL 1741 SA: Standard for Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources. Underwriters Laboratories.
한국전력공사. (2025). 분산형 전원 계통 연계 기술기준. KEPCO.
SunSpec Alliance. (2023). SunSpec RSD Communication Standard. SunSpec Alliance.

📝 업데이트 기록

2026-01-15 — 초안 작성, KEC 290조(2023) 기준 반영, SVG 도면 4종 완전 구현
2026-01-15 — 터미널 계산기 2개, 회로 패널 6종, 시험 아코디언 6문제 추가
2026-01-15 — NEC 690.12(2023) 최신 기준 반영, KEPCO 2026 연계 기준 업데이트

이 글이 도움이 되셨나요?

결론 / Conclusion

📊 RSD 제대로 알고 가느냐 vs 그냥 넘어가느냐

구분	✅ RSD 완전 연동 시	❌ RSD 미연동/불량 시
준공 검사	한국전기안전공사 사용 전 검사 1회 합격	즉시 불합격 → 전수 재시공 → 지연
화재 안전	30초 이내 30V 이하 → 소방관 안전 진입	DC 600V 유지 → 소방 불가 → 화재 확산
시험 대비	30V/80V/30초 기준 서술 → 20점 확보	기준 수치 혼동 → 감점 → 탈락
법적 책임	KEC 290조 준수 → 면책	사고 시 형사·민사 책임 → 자격 취소

☀️ RSD 핵심 내용 다시 확인하기 나중에 보겠습니다 (비추천)

🎯 핵심 요약

마이크로 인버터 RSD의 핵심은 세 가지 숫자, 30초·30V·80V입니다. 이 수치를 기준으로 모든 설계·시공·시험이 이루어지며, KEC 290조와 NEC 690.12 두 기준을 함께 이해해야 국내 준공 검사와 국제 인증 모두를 통과할 수 있습니다. PLC 통신 방식의 노이즈 취약성과 Wireless 방식의 신호 간섭 문제는 현장에서 항상 발생하는 이슈이므로, 사전 측정과 현장 특성에 맞는 방식 선정이 재공사를 막는 핵심 열쇠입니다. 지붕 위 DC 전원이 살아있다는 사실을 항상 기억하고, LOTO·2인 1조·검전 절차를 생략하는 순간이 가장 위험한 순간입니다.

최종 검토: 2026년 1월 15일 · 전기기술사 박태양 드림
KEC 290조(2023) · NEC 690.12(2023) · IEC 62109 · UL 1741 SA · KEPCO 2026 기준 참조
