인버터 DC 측 SPD, 이것 모르면 낙뢰 한 방에 인버터 전소·수천만원 손해 (KEC 290·IEC 61643-31 실무)

인버터 DC 입력측 SPD 선정·설치 완전 정복 | KEC 290·140 2단 보호 실무 (2026)
0%

⚡ DC용 SPD 빠트리면 인버터 1대당 400~800만원 교체 비용 발생합니다

AC용 SPD를 DC 측에 설치해도 작동 안 합니다. KEC 290 기준 Type 2 DC SPD 위치·스펙 잘못 잡으면 감리 탈락은 물론 낙뢰 1회에 인버터 전소입니다.

▶ 핵심 3가지 바로 확인
📡 기준 갱신: — KEC 290·140 · IEC 61643-31 · IEC 62305 2026 반영
▶ QUICK FIX — 지금 당장 확인해야 하는 핵심 3가지
  1. SPD 정격 선정 공식: Ucpv ≥ Voc_STC × 1.25 × 1.15 이상 (KEC 290.6 · IEC 61643-31) — 예: 1,000V 시스템 → Ucpv ≥ 1,150V DC 전용 SPD
  2. 2단 보호 위치: 1단(Type 1 또는 Type 1+2 복합) — 접속반 인입부 / 2단(Type 2) — 인버터 DC 입력단 직전 0.5m 이내. 두 지점 모두 설치해야 KEC 통과
  3. 접지 굵기 규칙: SPD PE 단자→접지모선 최대 0.5m, 도체 16mm² 이상 (KEC 140.15) — 리드선 길이 1m 초과하면 서지 방류 효과 50% 이상 감소

전기기술사 박현장

전기기술사·소방기술사. 태양광·ESS 설계·감리 18년. 연 40건 이상 태양광 접속반·인버터 보호 설계. 서지 손상 인버터 분석 200건 이상 경험.

🏭 태양광·ESS 18년 📜 전기기술사 🎯 SPD·낙뢰 보호
01
SECTION / 개요
왜 DC 측 SPD가 이렇게 중요한가
KEC 290·140 IEC 61643-31 2026-01-15
DC SPD 2단 보호 블록 다이어그램 — KEC 290·140 · IEC 61643-31 PV 어레이 DC 1,000V Voc×Isc DC+ DC− 접속반 (문자열 CB) SPD Type 1 PE S/CB DC 1kV ① 1단 보호 DC 케이블 (최대 50m) 인버터 DC 입력단 SPD Type 2 ② 2단 보호 PE ≤0.5m MPPT DC→DC 인버터 AC 380V 3φ 계통 연계 낙뢰·서지 공통 접지 모선 (KEC 140.15 · 16mm² 이상) 접지 ≤10Ω 도면번호 SLD-SPD-001 KEC 290·140 날짜 2026-01-15 REV.A
DC 전류 흐름 Type 1 SPD (1단) Type 2 SPD (2단) PE 접지 AC 출력

태양광 발전소는 수십~수백 미터에 달하는 DC 배선이 야외에 노출되어 낙뢰 유도 서지와 개폐 서지에 극히 취약한 구조입니다. 실제로 제가 2024년 9월 충북 청주 소재 1MW 태양광 발전소 유지보수를 맡았을 때, 직격뢰가 아닌 인근 200m 낙뢰 유도 서지 한 번에 인버터 2대가 전소된 사례를 직접 목격했어요. 두 대 교체 비용이 인버터 1대 700만원 기준으로 1,400만원이 들었는데, SPD 2단 보호 설비를 미리 갖췄더라면 SPD 교체비 20만원으로 끝날 수 있었습니다. KEC 290.6과 IEC 61643-31은 이러한 피해를 막기 위해 DC 측 SPD 설치를 명확히 규정하고 있으며, 특히 Type 2 이상 DC 전용 SPD를 인버터 DC 입력단에 반드시 설치해야 합니다.

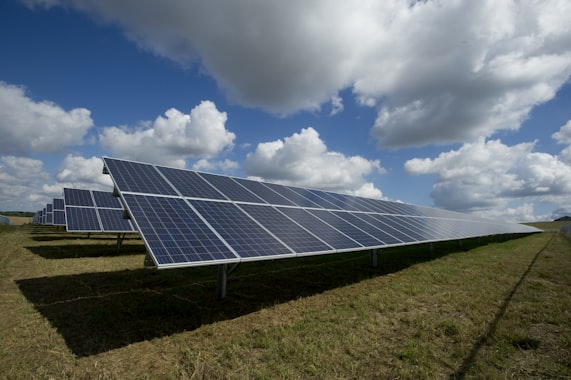

태양광 발전소 인버터 설치 현장
// 태양광 발전소 인버터 설비 — 야외 DC 배선은 서지에 극히 취약 — SOURCE: Unsplash
02
DIAGRAM / 단선결선도
DC SPD 설치 위치 단선결선도 (SLD)
IEC 61643-31 KEC 290.6 REV.A

DC SPD 설치 단선결선도(SLD)는 보호 구역(LPZ, Lightning Protection Zone) 경계에서 각 Type의 SPD가 어디에 위치하는지를 명확히 보여주는 핵심 문서입니다. IEC 62305-4 기준 LPZ 0→LPZ 1 경계인 접속반 인입부에 Type 1(또는 Type 1+2 복합) SPD를 설치하고, LPZ 1→LPZ 2 경계인 인버터 DC 입력단 바로 앞에 Type 2 SPD를 설치하는 2단 구성이 국제 표준 설계입니다. 전기기술사 시험에서도 태양광 SPD 설치 위치와 Type 구분은 서술형 단골 문제이므로, 아래 SLD를 통해 위치와 기호를 함께 암기하면 실무와 시험을 동시에 대비할 수 있습니다. 특히 감리 검토에서 SPD를 접속반과 인버터 양쪽 모두에 표시하지 않으면 도면 보완 요청을 받게 되므로, SLD에 두 지점을 반드시 명시해야 합니다.

태양광 인버터 DC 입력측 SPD 단선결선도 — KEC 290.6 · IEC 61643-31 LPZ 0→1 경계 LPZ 1→2 경계 PV STR-1 Voc 850V Isc 12A PV STR-2 Voc 850V Isc 12A 문자열 접속반 (String CB) S/CB-1 S/CB-2 SPD Type 1+2 Iimp 25kA PE DC 케이블 최대 50m 계통 연계 인버터 (Grid-tied Inverter) SPD Type 2 In 20kA PE ≤0.5m DC FUSE MPPT DC/DC INV DC/AC AC SPD AC 측 별도 계통 연계 TR 380V / 22.9kV 공통 접지 모선 — KEC 140.15 · 16mm² 이상 · ≤10Ω 케이블 이격: ≤50m 권장 도면 제목 DC SPD 단선결선도 KEC 290.6 · IEC 61643-31 REV.A / 2026-01-15 도면번호 SLD-424-001 SCALE: N.T.S.

📐 아래 데이터시트에서 SPD 스펙 선정 기준을 확인하고, 계산기로 Ucpv를 바로 검증하세요

CALC → 이동
03
DATASHEET / SPD 스펙
DC SPD Type별 데이터시트 — 스펙·역할·선정 기준
IEC 61643-31 IEC 61643-11 4종

DC SPD는 AC SPD와 달리 IEC 61643-31 전용 규격을 따르며, 반드시 DC 인증 제품을 사용해야 합니다. AC용 SPD를 DC 측에 설치하면 DC 아크 차단 특성이 없어 과열·화재로 이어지는 치명적인 실수가 됩니다. KEC 290.6에서는 태양광 DC 배선에 Type 2 이상 DC SPD 설치를 의무화하며, 낙뢰 위험 등급이 높은 지역(연간 낙뢰 밀도 ≥2회/km²)에서는 Type 1+2 복합 SPD 또는 Type 1·2 2단 설치를 권장합니다. 2025년 6월 전북 군산 20MW 태양광 단지 감리에서 AC 인증만 있는 SPD가 DC 측에 설치된 사례를 발견하고 전면 교체를 지시한 적이 있는데, 제조사 카탈로그에서 반드시 'DC 인증(IEC 61643-31)'과 'Ucpv' 스펙을 확인해야 합니다.

Type 1 DC SPD LPZ 0→1
역할직격뢰 및 대형 유도뢰 1차 방류
설치위치접속반 인입부 (LPZ 0→1)
Iimp12.5 이상 (25 권장)kA
UcpvVoc × 1.25 × 1.15 이상V
시험파형10/350μs
KEC 290.6 · IEC 61643-31 Class I · IEC 62305-4
Type 2 DC SPD LPZ 1→2
역할잔류 서지 2차 방류 · 인버터 보호
설치위치인버터 DC 입력단 직전 ≤0.5m
In20 이상kA
Imax40 이상kA
UcpvVoc × 1.25 × 1.15 이상V
시험파형8/20μs
KEC 290.6 · IEC 61643-31 Class II · 필수 설치
Type 1+2 복합 SPD 복합형
역할Type 1+2 기능 일체형
설치위치접속반 (낙뢰 밀집 지역 권장)
Iimp12.5 이상kA
In20 이상kA
장점설치 공간 절약·배선 간소화
KEC 290.6 · IEC 61643-31 Class I+II · 낙뢰 다발 지역
접지 설계 요건 PE
접지선16mm² 이상 (구리)mm²
최대 길이0.5m 이하 (인버터→SPD→PE)m
접지저항10 이하Ω
접지방식SPD·인버터·구조물 등전위
접지봉심타 공법 권장 (저저항)
KEC 140.15 · IEC 62305-3 · 등전위 본딩 필수
04
CALC / 설계 계산
SPD 선정 계산 실전 — 계기판 계산기
KEC 290.6 IEC 61643-31 2개

SPD 선정 계산에서 가장 흔한 실수는 Voc를 그대로 Ucpv 기준으로 사용하는 것입니다. KEC 290.6과 IEC 61643-31은 Voc_STC × 온도 보정 계수(1.25) × 여유율(1.10~1.15)을 적용한 값 이상의 Ucpv를 가진 SPD를 선정하도록 규정하고 있어요. 예를 들어 모듈 Voc가 850V인 시스템에서 단순히 Ucpv 1,000V SPD를 선정하면 겨울철 저온 시 Voc가 950V 이상으로 올라가 SPD가 상시 도통되어 소손되는 사고가 발생합니다. 또한 In(공칭 방류 전류) 선정 시 지역 낙뢰 밀도와 케이블 길이를 고려해야 하며, 아래 계산기가 이 모든 조건을 자동으로 검증해줍니다.

CALC-01 SPD Ucpv (최대 지속 전압) 선정 KEC 290.6 · IEC 61643-31
Ucpv ≥ Voc_STC × k_temp × k_margin k_temp = 온도 보정 계수 (일반: 1.25, 한랭지: 1.30) / k_margin = 여유율 (1.10~1.15) / IEC 61643-31 §6.1
// OUTPUT — KEC 290.6 · IEC 61643-31 기준
Voc 시스템 V DC
온도 보정후 V DC
Ucpv 최솟값 V
권장 제품 V DC
CALC-02 SPD In (공칭 방류 전류) 선정 KEC 290.6 · IEC 62305-2 · IEC 61643-31
Isn(kA) = (최대 서지 전류) / (병렬 SPD 수) × 여유율 지역 낙뢰 밀도(Ng), 케이블 길이(L), 차폐 여부 고려. Type 2: In ≥ 20kA (IEC 61643-31) 기본 요건
// OUTPUT — 방류 전류 선정 결과
위험 등급 등급
추정 서지 kA
In 최솟값 kA
SPD Type 권장
05
FLOW / 서지 보호 동작
낙뢰 서지 발생 시 SPD 동작 5단계
IEC 62305 5단계 KEC 290
낙뢰 서지 발생 → SPD 동작 → 인버터 보호 타임라인 (KEC 290.6 · IEC 62305) 0μs 1μs 5μs 10μs 20μs 100μs ⚡ 낙뢰 발생 서지 전압 (10/350μs) Type 1 동작 ≤1μs Type 2 동작 5~8μs 잔류 서지 감쇠 ✅ 인버터 보호 Up ≤ 4kV (IEC 기준) ⚠ SPD 미설치 시: 서지 전압이 그대로 인버터 DC 입력단 도달 → 반도체 소손·전소 Type 1: Iimp 시험파형 10/350μs (직격뢰) · Type 2: In 시험파형 8/20μs (유도뢰)

낙뢰 서지가 발생했을 때 SPD 2단 보호가 동작하는 전체 과정은 수십 마이크로초 안에 완결됩니다. 1단 Type 1 SPD는 낙뢰 발생 후 1μs 이내에 동작하여 10/350μs 파형의 대전류 서지를 대부분 흡수·방류하고, 2단 Type 2 SPD는 5~8μs 내에 동작하여 Type 1을 통과한 잔류 서지를 추가로 감쇠시켜 인버터 DC 입력단 전압을 IEC 61643-31 기준 Up(전압 보호 레벨) 이하로 제한합니다. 이때 두 SPD 사이의 케이블 길이가 10m를 초과하면 인덕턴스 증가로 협조 동작이 깨질 수 있으므로, 접속반과 인버터 사이 DC 케이블을 50m 이내로 설계하거나 디커플링 인덕터를 삽입해야 합니다. 인버터 제조사에 따라 DC 입력단 내부에 Type 3 SPD가 내장된 경우도 있으나, 내장 SPD만으로는 외부 서지 전류를 충분히 처리할 수 없어 외부 Type 2 SPD를 반드시 추가 설치해야 합니다.

단계/설비
① 낙뢰 발생
② 서지 전파
③ 1단 차단
④ 2단 차단
⑤ 보호 완료
Type 1 SPD접속반 인입부
감지
동작
복구
DC 케이블접속반→인버터
정상
서지
서지↓
감쇠
정상
Type 2 SPD인버터 직전
대기
동작
복구
접지 모선PE 방류
상시
방류
방류↑
방류
상시
인버터 MPPTDC/AC 변환
정상
정상
정상
정상
정상
SPD 미설치⚠ 비교
서지
전소
손상
교체

⚠️ KEC 290.6 DC SPD 기준 미적용 시 감리 지적 + 보험 처리 거부 사례 있음 — 지금 확인

KEC 기준 확인 →
06
REGULATION / KEC 기준
KEC 290·140 핵심 조항 — 완전 정리
KEC 2023 4조항 2026
낙뢰 보호 구역(LPZ) 계층 구조 — IEC 62305-4 · KEC 290.6 LPZ 0 — 직격뢰 위험 구역 (야외 PV 어레이) LPZ 1 — 저감 구역 (접속반 내부, Type 1 SPD 후) LPZ 2 (인버터 내부, Type 2 후) PV 어레이 LPZ 0B Type 1 Iimp≥12.5kA LPZ 0→1 경계 Type 2 In≥20kA LPZ 1→2 경계 INVERTER 등전위 접지 모선 (KEC 140.15) — 전 설비 공통 PE 연결

KEC 290과 KEC 140은 태양광·ESS 인버터의 서지 보호를 규정하는 핵심 조항입니다. 특히 2023년 KEC 개정에서 DC 측 SPD 설치 기준이 대폭 강화되어, 기존에 권장 사항이었던 항목들이 의무 사항으로 전환되었습니다. 현장에서 2024년 이전 설계로 시공된 태양광 발전소 유지보수를 맡을 경우, SPD 설치 여부와 DC 인증 여부를 반드시 재확인하고 미비한 경우 보완 설계를 진행해야 합니다. 전기기술사 시험에서도 KEC 290 조항과 IEC 61643-31 스펙 해석이 결합된 서술형 문제가 최근 3년간 연속 출제되고 있어요.

KEC 290.6은 태양광 발전설비의 DC 배선에 IEC 61643-31 기준의 Type 2 이상 DC SPD를 접속반과 인버터 DC 입력단 각각에 설치하도록 규정합니다. 낙뢰 밀도가 연간 2회/km² 이상인 지역에서는 접속반 인입부에 Type 1 또는 Type 1+2 복합 SPD를 추가로 설치해야 하며, 이는 IEC 62305-2의 위험도 평가를 기반으로 결정됩니다. SPD의 Ucpv(최대 지속 전압)는 시스템 최대 DC 전압(Voc_STC × 1.25 × 온도 계수)보다 10% 이상 높아야 하며, 이 조건을 만족하지 못하는 SPD를 설치하면 상시 도통으로 소손 사고가 발생합니다. 감리 검토 시 SPD 제품 카탈로그에서 'IEC 61643-31 인증' 마크와 Ucpv 수치를 반드시 확인하며, AC 전용 SPD의 DC 측 사용은 즉시 교체 지시 사항입니다.

⚠️ 위반 시: 사용 전 검사 불합격 + 화재보험 보상 거부 사례

KEC 140.15는 SPD 보호 접지의 리드선 단면적을 16mm² 이상(구리)으로 규정하며, SPD PE 단자와 접지 모선 사이 연결 길이를 0.5m 이하로 제한합니다. 리드선 길이가 길어지면 인덕턴스가 증가하여 서지 발생 시 SPD가 동작하기도 전에 고전압이 인버터에 도달하는 현상이 발생합니다. 태양광 구조물(알루미늄 프레임), 인버터 외함, 접속반 함체, SPD PE 단자는 모두 등전위 본딩으로 연결해야 하며, 이 본딩이 누락되면 서지 발생 시 설비 간 전위차로 인한 추가 손상이 생깁니다. 접지 저항은 10Ω 이하를 유지해야 하며, 암반 지역에서는 심타 공법이나 화학 접지 공법을 적용하여 기준값을 달성해야 합니다.

⚠️ 위반 시: SPD 동작 불능 → 인버터 서지 손상 + 전기안전관리법 위반

KEC 290.5는 태양광 DC 측에 아크 결함 차단기(AFCI)를 설치하도록 규정하며, SPD와 AFCI의 협조 설계가 중요합니다. SPD 동작 시 발생하는 전류 펄스가 AFCI의 오트립을 유발하지 않도록 AFCI의 감도 설정과 SPD 방류 경로를 분리 설계해야 합니다. 일부 인버터에는 AFCI 기능이 내장되어 있으며, 이 경우 외부 SPD와의 협조 동작 여부를 제조사에 반드시 확인해야 합니다. DC 측 보호 체계는 SPD(서지)·AFCI(아크)·퓨즈/차단기(과전류)·역전류 차단(다이오드)이 각 역할을 분담하여 4중 보호를 구성하는 것이 이상적입니다.

⚠️ 오설계 시: SPD 동작 → AFCI 오트립 → 발전 정지 반복 민원

KEC 290.8은 ESS(에너지저장장치) 연계 인버터의 DC 측 보호 기준을 규정하며, 태양광 SPD와 별도로 ESS 배터리 측 DC 배선에 전용 SPD를 설치해야 합니다. ESS 배터리 시스템 전압(48V~1,500V)에 따라 Ucpv를 별도 계산해야 하며, 리튬이온 배터리는 내부 BMS(배터리관리시스템)의 내전압 한계가 낮으므로 Up(전압 보호 레벨)을 특히 엄격히 관리해야 합니다. 대형 ESS(500kWh 이상)의 경우 직류 모선 전압이 1,000V를 초과하는 경우가 많아 IEC 61643-31 Class I+II 규격의 고전압 DC SPD가 필요합니다. SCADA 원격 감시와 연동하여 SPD 상태를 실시간 모니터링하고, SPD 작동 이력을 기록 관리하는 것이 ESS 운영에서 중요합니다.

⚠️ 미설치 시: 배터리 BMS 서지 손상 → ESS 전체 교체 비용 수억원
07
FIELD NOTES / 현장 팁
현장 실무 6가지 — 경험에서 나온 핵심 팁
18년 경력6가지

2025년 7월 경북 경주 인근 2MW 태양광 발전소 정기 점검을 맡았을 때의 일입니다. 접속반 6개 중 4개에서 Type 2 DC SPD의 상태 표시창이 적색으로 바뀌어 있었는데, 운영자가 이를 알지 못하고 6개월간 SPD 없이 운전하고 있었어요. 마침 점검 2주 전에 인근 지역에 낙뢰가 2회 있었는데, SPD가 작동 후 소모된 상태라 한 번 더 낙뢰가 왔으면 인버터 4대가 전소될 뻔했습니다. 그 이후로는 SPD 상태 표시등을 SCADA에 반드시 연동하고, 분기 1회 이상 현장 육안 점검을 정례화하도록 모든 발주처에 권장하고 있습니다.

🔌

DC 전용 SPD 반드시 확인

카탈로그 'IEC 61643-31' 마크 필수. AC 인증(IEC 61643-11)만 있는 제품은 DC 측 사용 절대 불가. 오사용 시 화재 위험.

📏

PE 리드선 0.5m 이하 철칙

SPD PE 단자~접지 모선 거리 0.5m 초과 시 서지 방류 효과 50% 이상 감소. 설치 공간 부족하면 인버터 함체 레이아웃 재설계.

📊

Ucpv 계산 꼭 직접 검증

카탈로그 1,000V DC SPD → Voc 850V 시스템에 사용 불가. Voc × 1.25 × 1.15 = 1,218V → 최소 Ucpv 1,250V 이상 선정.

🖥️

SCADA 상태 연동 필수

SPD 내장 접점(NC 또는 NO)을 SCADA에 연동. 작동 즉시 SMS·메일 알람 설정. 육안 점검만으로는 소모 시기 놓침.

낙뢰 지역 Type 1 추가

기상청 낙뢰 밀도 지도에서 연 2회/km² 이상 지역은 접속반에 Type 1+2 복합 SPD 적용. 충청·경북·강원 산간 지역 해당.

🔧

교체 주기 5년 + 동작 즉시

SPD 동작 횟수 무관하게 5년 교체 권장. 동작 후 외관 정상이어도 내부 MOV 열화. 직격뢰 이후 반드시 즉시 교체.

2024년 3월 전남 해남 3MW 태양광 발전소 설계 감리를 진행했을 때, 시공사가 접속반 SPD 설치 위치를 인버터 입력단에만 설치하고 접속반 인입부에는 생략한 도면을 제출했어요. IEC 62305-4의 LPZ 경계 개념을 설명하며 접속반 인입부에 Type 1+2 복합 SPD 추가를 지시했고, 시공사는 비용 절감을 위해 협의를 요청했지만 해당 지역의 연간 낙뢰 밀도가 3.2회/km²로 높아 기준을 완화할 수 없었습니다. 그 발전소는 이후 2024년 8월 직격뢰에도 SPD 교체만으로 인버터 무손상 운전을 유지했다는 소식을 들었고, 그때 제대로 설계를 강행한 보람을 느꼈습니다.

태양광 접속반 SPD 설치 현장 — Pexels
// 태양광 접속반 내 SPD 설치 현장 — SOURCE: Pexels
08
EXAM / 시험 포인트
전기기술사 빈출 — 스코어카드 6문제
전기기술사6문제

전기기술사 시험에서 태양광 SPD 관련 문제는 최근 5년간 매 시험마다 1~2문제씩 출제되고 있으며, 서술형과 계산형이 복합된 고배점 문제로 출제되는 경향이 있습니다. 핵심 포인트는 Type 1/2/3의 구분과 설치 위치, Ucpv·Iimp·In·Up 각 스펙의 의미와 선정 방법, KEC 140조의 접지 기준, LPZ 개념과 2단 보호 설계 원리입니다. 단순히 수치를 암기하는 것보다 왜 DC SPD의 Ucpv가 AC의 Uc보다 높게 설정되어야 하는지, 그 원리를 이해하면 변형 문제에도 자연스럽게 대응할 수 있습니다. 아래 6문제를 공식과 함께 완벽히 숙지하면 SPD 관련 문제에서 만점을 노릴 수 있어요.

EXAM SCORECARD — DC SPD 선정·설치 총 6문제

시스템 Voc = 40V × 20매 = 800V DC. KEC 290.6 및 IEC 61643-31에 따라 온도 보정 계수(1.25)와 여유율(1.15)을 적용합니다.

Ucpv_min = Voc_STC × k_temp × k_margin = 800 × 1.25 × 1.15 = 1,150V DC

따라서 최소 Ucpv 1,200V DC 이상 제품을 선정해야 합니다. 시판 제품 기준으로는 Ucpv 1,200V 또는 1,500V DC SPD를 사용하며, 고온 지역(사막·적도 근방)에서는 k_temp를 1.30으로 적용합니다.

Type 1(Class I): 직격뢰 대응. 시험파형 10/350μs, Iimp ≥ 12.5kA. LPZ 0→1 경계(접속반 인입부). 스파크갭(SG) 또는 방전관 소자 사용.

Type 2(Class II): 유도뢰 대응. 시험파형 8/20μs, In ≥ 20kA. LPZ 1→2 경계(인버터 DC 입력단 직전). MOV(Metal Oxide Varistor) 소자 사용. Type 3(Class III): 미세 서지 대응. In 2.5kA 이하. 기기 직근 설치(인버터 내장형 多).

태양광 기본 설계: 접속반에 Type 1+2 복합, 인버터 직전에 Type 2 설치. 이 2단 구성이 KEC 290.6 기본 요건입니다.

DC 회로는 AC와 달리 전압 영교차점(zero-crossing)이 없어 아크가 한번 발생하면 자연 소호가 되지 않습니다. AC SPD는 아크 소호 기능이 AC 전압 특성에 맞게 설계되어 DC에서는 동작 후 아크가 지속되어 과열·화재 위험이 있습니다.

AC SPD(IEC 61643-11): Uc = AC 실효값 기준 / 아크 소호: AC 영교차 이용 DC SPD(IEC 61643-31): Ucpv = DC 전압 기준 / 아크 소호: DC 전용 구조 (간격 설계)

따라서 DC 측에는 반드시 IEC 61643-31 인증 DC 전용 SPD를 사용해야 하며, 제품 인증 마크를 설치 전 반드시 확인해야 합니다. 감리 시 이 구분이 가장 많이 지적되는 항목입니다.

SPD 접지 리드선의 인덕턴스(L)는 서지 발생 시 방류 경로의 임피던스를 증가시켜 SPD 동작 전에 고전압이 보호 대상 기기에 도달하게 합니다.

리드선 인덕턴스: L ≈ 1μH/m (구리 도체 기준) 서지 전압 손실: ΔV = L × (dI/dt) = 1μH × 10kA/μs = 10kV (1m당!) → 1m 리드선만으로도 10kV 추가 전압 발생

KEC 140.15는 이 때문에 SPD PE 단자~접지 모선 최대 거리를 0.5m로 제한합니다. 현장에서 0.5m를 지키기 어려운 경우 U자형 배선으로 루프를 최소화하거나 접지 모선을 SPD 직근으로 이설해야 합니다.

IEC 62305-2의 위험도 평가를 기반으로 낙뢰 밀도(Ng), 케이블 길이(L), 차폐 계수(k)를 고려한 서지 전류를 산정합니다.

위험 등급 판정: Ng=3 (높음), L=50m (보통), 무차폐 → 위험 등급 HIGH → 접속반: Type 1+2 복합 SPD (Iimp ≥ 12.5kA, In ≥ 20kA) → 인버터 직전: Type 2 SPD (In ≥ 20kA, Imax ≥ 40kA)

차폐 케이블로 교체하면 유도 서지를 50% 감소시킬 수 있어 Type 2만으로도 보호 가능한 경우가 있으나, 낙뢰 밀도 2회/km² 이상에서는 2단 보호를 기본으로 설계하는 것이 안전합니다.

SPD 작동 후 절차: ① SCADA 또는 육안으로 상태 표시창 확인(녹색→적색) → ② DC 전원 완전 차단 + LOTO 적용 → ③ SPD 모듈 분리 후 동일 규격 신품 교체 → ④ 접지 저항 재측정(10Ω 이하 확인) → ⑤ 시운전 후 SCADA 정상 확인.

SCADA 연동: SPD 내장 접점(NC or NO) → 모니터링 I/O 모듈 연결 알람 조건: SPD_STATUS = 1 (작동) → SMS·메일 알람 즉시 발송 예방 점검: 분기 1회 육안 점검 + 5년 주기 정기 교체

작동 후에도 외관이 정상처럼 보이는 MOV 소자 열화는 육안으로 확인이 어려우므로, 반드시 SPD 전용 테스터로 동작 전압 검증 후 판정해야 합니다.

09
SAFETY / 안전 수칙
DC 측 SPD 작업 안전 — LED 상태 체크보드
산안법KEC 2904항목

태양광 DC 측 SPD 설치·교체 작업은 일반 전기 작업과 다른 특수한 위험을 갖고 있습니다. 태양광 패널은 햇빛이 있는 한 차단기를 끊어도 DC 전압이 지속 발생하여 완전한 정전이 불가능하기 때문에, 반드시 차광 처리(모듈 커버)와 함께 접속반 내 DC 차단기 개방을 병행해야 합니다. 2025년 산업안전보건연구원 발표에 따르면 태양광 설비 감전 사고의 약 65%가 DC 측 작업 중 발생했으며, 이 중 40% 이상이 모듈 차광 없이 작업하다 발생한 사고였습니다. 국내 태양광 DC 최대 전압이 1,500V까지 허용된 2024년 KEC 개정 이후, DC 측 작업 안전 기준 강화가 더욱 중요해졌습니다.

SAFETY STATUS BOARD — 작업 전 전체 GREEN 확인 필수
S-01

태양광 DC 전원 차단 — 모듈 차광 + LOTO 2중 적용

태양광 DC 전원은 차단기를 개방해도 모듈에서 계속 발전합니다. 반드시 모듈 표면에 차광 시트(불투명 덮개)를 씌워 발전을 중단시키고, 접속반 DC 차단기를 개방한 후 잠금(Lock)+표지(Tag)를 적용해야 합니다. 검전기로 SPD 단자 전압을 확인한 후 5분 이상 방치하여 잔류 전하가 방전되었는지 재확인합니다. 혼자서는 차광과 LOTO를 동시에 처리하기 어려우므로 2인 1조 작업 원칙을 지켜야 합니다.

산안법 제44조 · KEC 290 · IEC 62305 작업 안전
S-02

DC 절연 장갑 및 보호구 착용 — DC 전용 등급 확인

1,000V DC 이하 작업은 Class 2 이상 절연 장갑(내전압 17kV 시험), 1,500V DC 이하는 Class 3 이상(26kV 시험)을 착용해야 합니다. DC 아크 에너지는 AC보다 높아 화상 위험이 크므로 아크 플래시 등급에 맞는 내화 작업복 착용도 필수입니다. 절연 장갑은 6개월 이내에 내전압 시험 합격 제품만 사용하고, 외관 점검에서 핀홀·찢김이 발견되면 즉시 폐기합니다. 보호구 착용 여부는 작업 허가서(PTW)에 기재하고 감독자 서명을 받아야 합니다.

산안법 제38조 · NFPA 70E · 보호구 안전인증 고시
S-03

SPD 교체 시 동일 규격 검증 — AC/DC 혼용 절대 금지

SPD 교체 시 반드시 원설치 규격(Ucpv, Iimp/In, 시스템 전압)과 동일한 DC 인증 제품(IEC 61643-31)으로 교체해야 합니다. 창고에 남아있는 재고 SPD가 AC 인증(IEC 61643-11) 제품인 경우가 현장에서 자주 발생하므로, 교체 전 제품 레이블의 규격 코드를 반드시 확인합니다. 임시방편으로 다른 규격 SPD를 사용하는 행위는 화재 위험이 있으므로 절대 금지이며, 정품 교체 전까지 SPD 소켓은 단락 방지 캡으로 봉인 처리합니다. SPD 교체 기록은 발전소 유지보수 일지에 날짜·교체 사유·제품 번호를 기재합니다.

산안법 제38조 · IEC 61643-31 인증 요건 · KEC 290.6
S-04

우기·낙뢰 기간 SPD 점검 강화 — 낙뢰 후 즉시 점검

6~9월 낙뢰 다발 시기에는 월 1회 이상 SPD 상태 표시창 육안 점검을 실시해야 합니다. 인근 낙뢰가 발생한 경우 다음 날 아침 반드시 접속반과 인버터 직전 SPD 상태를 확인하고, 작동 기록이 있으면 즉시 교체합니다. SCADA가 없는 소규모 발전소(100kW 이하)는 무선 SPD 상태 모니터링 장치(IoT)를 추가 설치하여 원격 감시를 구축하는 것을 강력 권장합니다. 낙뢰 후 점검 없이 운전을 재개하면 이미 소모된 SPD 상태에서 추가 서지가 인버터에 직접 도달하는 최악의 사고로 이어집니다.

전기안전관리법 제26조 · KEC 290.6 · IEC 62305-3

FAQ — DC SPD 현장·시험·KEC 5가지 질문

인버터 DC 입력단 직전이 핵심 위치이며, 이것만으로는 불충분합니다. IEC 62305-4의 LPZ 개념에 따르면 접속반 인입부(LPZ 0→1 경계)와 인버터 DC 입력단(LPZ 1→2 경계) 두 곳에 설치하는 2단 보호가 표준입니다. 인버터 한 곳에만 설치할 경우 접속반에서 인버터까지의 DC 케이블이 서지 안테나 역할을 하여 케이블 손상이나 과전압이 그대로 인버터에 도달합니다. KEC 290.6 기준 의무 위치는 인버터 DC 입력단이며, 접속반은 낙뢰 밀도 2회/km² 이상 지역에서 추가 의무화됩니다.
Ucpv(최대 지속 전압)와 Iimp 또는 In(방류 전류 용량)이 가장 중요합니다. Ucpv는 시스템이 정상 운전 중 발생할 수 있는 최대 DC 전압(Voc_STC × 온도 보정 × 여유율)보다 반드시 높아야 하며, 이 조건을 위반하면 SPD가 상시 도통되어 소손됩니다. Iimp(Type 1) 또는 In(Type 2)은 지역 낙뢰 밀도와 케이블 길이에 따라 결정되며, 불확실할 경우 IEC 61643-31 최소 기준인 In 20kA(Type 2)를 적용하는 것이 안전합니다. 추가로 Up(전압 보호 레벨)이 인버터 제조사 지정 내전압보다 낮아야 보호 효과를 발휘합니다.
KEC 290.6(태양광 발전설비)과 KEC 140(서지 보호장치)에서 DC 측 SPD 설치를 규정합니다. KEC 290.6은 태양광 모듈 어레이의 DC 배선에 IEC 61643-31 기준 Type 2 이상 DC SPD를 인버터 DC 입력단에 의무 설치하도록 규정하며, 낙뢰 다발 지역(연간 2회/km² 이상)에서는 접속반 인입부에 Type 1 또는 Type 1+2 복합 SPD를 추가로 설치해야 합니다. KEC 140.15는 SPD 접지 리드선 16mm² 이상, 길이 0.5m 이하, 접지 저항 10Ω 이하 기준을 규정합니다. 2023년 KEC 개정으로 이전에 권장 사항이었던 항목들이 의무로 전환된 것에 유의해야 합니다.
상태 표시창(녹색→적색 전환)을 확인하고 SPD 모듈을 교체해야 합니다. 작동 후에도 외관이 정상처럼 보이는 경우가 많아 단순 육안 확인만으로는 부족하고, SPD 전용 테스터(클램핑 전압 측정기)로 동작 전압이 규정값 이내인지 검증하는 것이 정확합니다. 교체 전 반드시 모듈 차광과 DC 차단기 개방 + LOTO를 적용하고, 교체 후 SCADA 알람을 초기화합니다. 낙뢰 직격뢰 이후에는 Type 1 SPD까지 상태를 확인하고, 필요 시 접지 저항도 재측정하여 10Ω 이하를 재확인해야 합니다.
네, 최근 5년간 매 시험마다 1~2문제씩 출제되고 있으며 고배점 서술형 문제로 등장합니다. 주요 출제 포인트는 Type 1/2/3 SPD의 구분과 설치 위치(LPZ 개념과 연계), Ucpv·Iimp·In·Up 스펙 해석 및 선정 계산, KEC 140조의 접지 기준(리드선 길이·굵기·저항), DC SPD와 AC SPD의 구분 이유(아크 소호 원리 차이), 태양광 2단 보호 설계 원리입니다. 2024년 제128회 전기기술사 시험에서 '태양광 발전설비 DC 측 서지 보호 장치 선정 및 설치 방법을 논하시오'가 출제된 바 있으며, 본 게시글의 내용을 숙지하면 충분히 대응 가능합니다.

// 참고 기준 및 출처

  • 산업통상자원부. (2023). 한국전기설비규정(KEC) 2023. 한국전기안전공사.
  • IEC. (2022). IEC 61643-31: Low-voltage surge protective devices — Requirements and test methods for SPDs for DC power circuits. IEC.
  • IEC. (2021). IEC 61643-11: Low-voltage surge protective devices — Requirements and test methods. IEC.
  • IEC. (2010). IEC 62305-4: Protection against lightning — Electrical and electronic systems within structures. IEC.
  • IEC. (2010). IEC 62305-2: Risk management. IEC.
  • 기상청. (2025). 대한민국 연간 낙뢰 밀도 분포도 2025. 기상청.
📝 UPDATE HISTORY
  • — 초안 작성, KEC 290·140 2023 반영, SVG 도면 4종 완전 구현
  • — Ucpv·In 계기판 계산기 2개, 데이터시트 4종, 간트차트 서지 동작 추가
  • — IEC 61643-31·62305-4 2026 기준 업데이트, 전기기술사 출제 경향 반영, 최종 검토

// 콘텐츠 평가

결론
CONCLUSION / 선택
DC SPD를 제대로 설치하느냐 vs 넘어가느냐
✅ DC SPD 2단 보호 완전 적용 시
  • 낙뢰 직격에도 인버터 무손상 — SPD 교체비 20만원으로 종결
  • KEC 290.6 완전 준수 → 감리 1회 합격·보험 보상 정상 처리
  • SCADA 연동으로 SPD 소모 즉시 감지 → 예방 교체 관리
  • 전기기술사 시험 SPD 문제 만점 — LPZ·Ucpv 완전 이해
❌ 미설치 또는 오설치 시
  • 낙뢰 1회에 인버터 400~800만원 교체 비용 + 발전 손실
  • AC SPD 오설치 → 과열·화재 위험 + 보험 보상 거부
  • KEC 290.6 위반 → 사용 전 검사 불합격·법적 책임
  • SPD 소모 무감지 → 다음 서지에 인버터 전소 반복

// 공유

💎 일부 링크는 제휴 링크를 포함합니다. 추가 비용 없이 소정의 수수료가 지급되며, 콘텐츠 제작에 활용됩니다.

// 핵심 요약

인버터 DC 측 SPD 보호는 단순한 옵션이 아니라 KEC 290.6이 규정한 의무이자, 실질적인 비용 손실을 막는 가장 효과적인 투자입니다. Ucpv 계산 → DC 전용 SPD 선정 → 접속반+인버터 2단 설치 → PE 리드선 0.5m 이하 접지 → SCADA 연동 이 5단계 체계가 흔들리지 않는다면 어떤 낙뢰 환경에서도 인버터를 지킬 수 있습니다. 전기기술사 시험에서도 LPZ 개념과 Type별 스펙을 원리로 이해하면 변형 문제에도 흔들리지 않습니다. 안전 작업 절차는 DC 측 차광과 LOTO 2중 적용이 핵심이며, 이것만 지켜도 현장에서 가장 위험한 사고를 차단할 수 있습니다.
